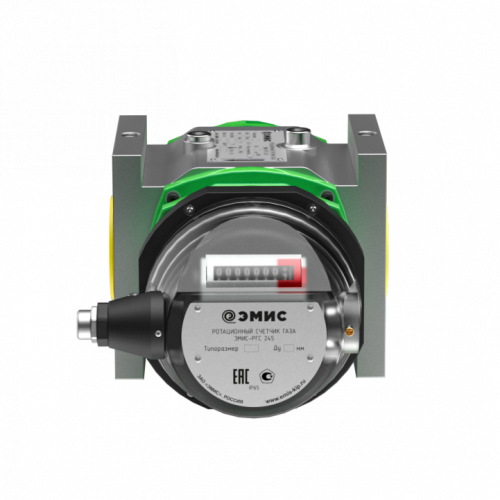

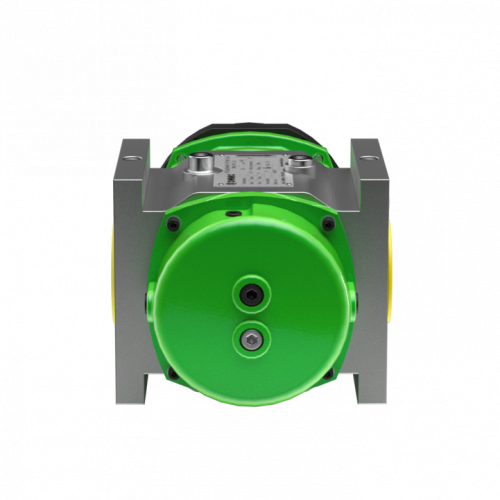

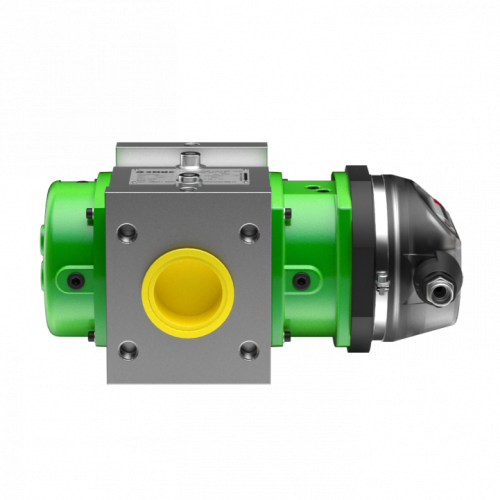

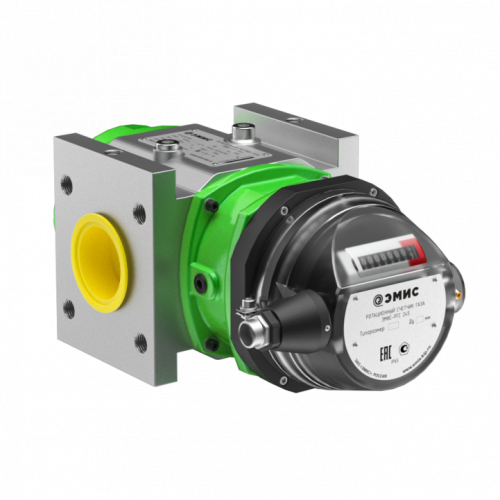

Предназначен для прямого измерения объёма природного газа, попутного нефтяного газа, воздуха, азота и других газов при температуре измеряемой среды от -30 до +80 С.
Ротационный счетчик газа ЭМИС-РГС 245 предназначен для коммерческого и технологического учёта объемного расхода газа в системах контроля и регулирования в различных отраслях промышленности. Совместно с электронным корректором, датчиком давления и датчиком температуры возможно использование в узлах учета газа, предназначенных для учета параметров газа.
- Приборы имеют класс точности от ±0,6% и эксплуатируются при давлении измеряемой среды до 1,6 МПа.
- Диапазон измерений: до 1:200.
- Не требуются специальное техническое обслуживание.
- Срок поверки 6 лет.
- Срок службы не менее 12 лет.
Устройство счётчика газа ЭМИС-РГС 245
Конструкция счетчика состоит из корпуса и двух одинаковых роторов в форме восьмерки, которые синхронно вращаясь в противоположных направлениях, отсекают определенный объем газа и вытесняют его в направлении движения потока в трубе. Вращение механизма происходит за счет разницы давлений на входе и выходе газа. Объем вытесненного ресурса определяется объемом измерительной камеры счетчика.
Накопленное значение прошедшего объема газа фиксирует счетный механизм с 8-ми разрядным роликовым сумматором. Отметим, что конструкция «ЭМИС-РГС 245» допускает исполнение двунаправленного счетного механизма, который суммирует прошедший через рабочую камеру объем газа независимо от направления потока.
Установка и замена газового счётчика
ЭМИС-РГС 245 может устанавливаться как на горизонтальном, так и на вертикальном участке трубопровода. При этом оптимальным является вертикальное расположение счетчика, когда движущийся поток газа «сверху-вниз» обеспечивает самоочистку вращающихся роторов. Во всем диапазоне расходов счетчик не требует наличия прямых участков до и после места установки, а также применения струевыпрямителей. Для задержки твердых частиц, перед счетчиком рекомендуется устанавливать сетчатый фильтр со степенью фильтрации 50 мкм.
При соблюдении всех условий монтажа и эксплуатации, ротационный (роторный) счётчик газа является одним из самых надежных и экономичных устройств учета природного газа, обладающий большой пропускной способностью и широким диапазоном измерений. В числе особых достоинств прибора – долговечность, компактность конструкции, отсутствие потребности в электроэнергии.
Как купить ротационный счетчик газа
Чтобы купить ротационный счетчик газа или узнать цену, позвоните по тел.: +7 (351) 729 99 12, 8 (800) 301 66 88 (бесплатно по России) и заполните опросный лист.
Видео
|
Измеряемая среда
|
Газ |
|
Тип расхода
|
Объём |
|
Давление измеряемой среды, МПа
|
до 1,6 |
|
Классы точности
|
0,6; 1.0 |
|
Рабочее давление среды, МПа
|
до 1,6 |
|
Допустимое атмосферное давление кПа
|
от 84 до 106,7 |
|
Относительная влажность воздуха, %
|
не более 95 |
|
Взрывозащита
|
1Ex ib IIC T6…Т1 Gb X или 1Ex ia IIC T6…Т3 Gb X |
|
Время наработки на отказ, ч
|
110 000 |
|
Срок службы
|
не менее 12 лет |
|
Выходные сигналы
|
импульсный низкочастотный |
|
Межповерочный интервал
|
6 лет |
|
Пылевлагозащита
|
Счетчик – IP65; НЧ датчик импульсов – IP65 |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
