Термоэлектрический генератор (ТЭГ) необходим для прямого преобразования тепловой энергии пара в электрическую энергию. ТЭГ работает в непрерывном, круглосуточном режиме. Данный прибор успешно эксплуатируется в системах измерения расхода, давления, свойств пара и других параметров паропровода. Также ТЭГ применяется в составе узла учета ЭМИС-Эско 2210 с автономным питанием. Устройство ТЭГа может быть приспособлено для конкретных решений электропитания телеметрических систем на объектах заказчиков. ТЭГ можно применять для питания аппаратуры напряжением 24 В.

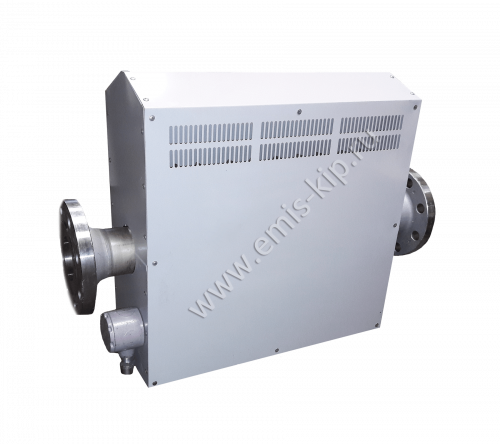

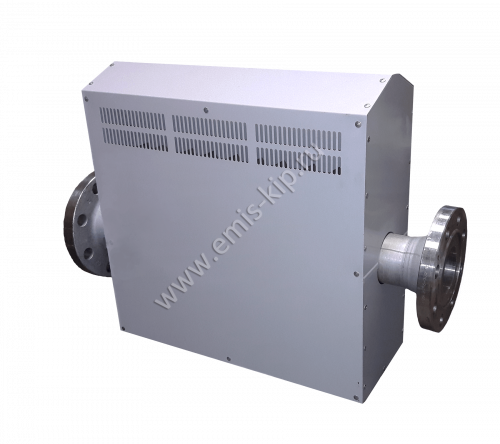

Устройство термоэлектрического генератора

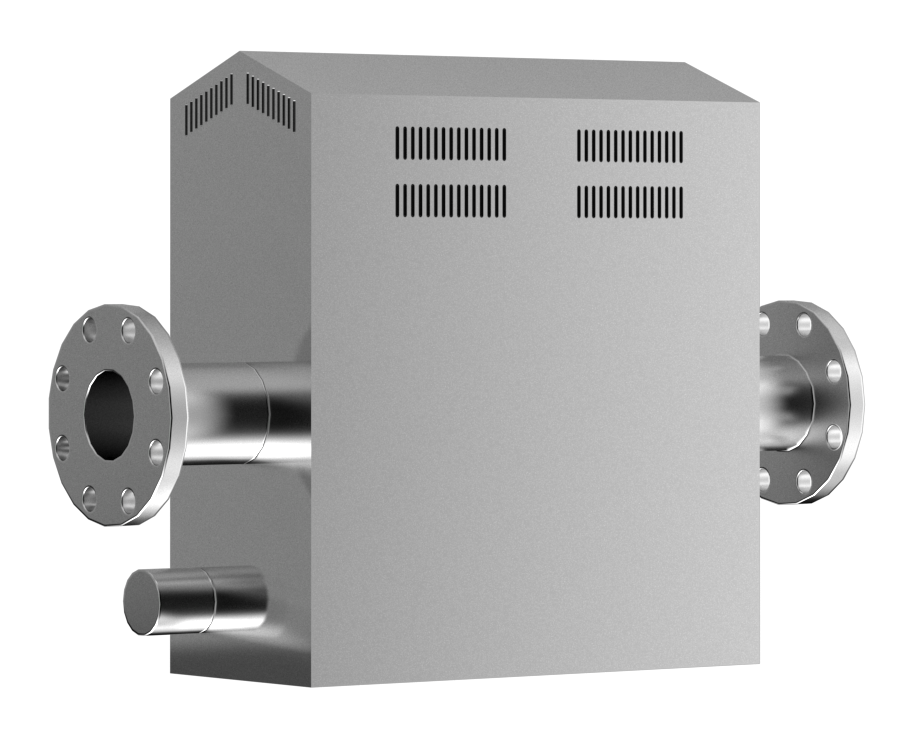

ТЭГ состоит из корпуса, в котором установлен теплоприемник с фланцами. На теплоприемнике смонтированы термоэлектрические модули. Холодные спаи термоэлектрических модулей охлаждаются радиаторами, защищенными сбоку и сверху корпусом. Для подключения внешнего оборудования (средства связи, приборы КИПиА) термоэлектрический генератор оснащен клеммной колодкой. Генерируемая электрическая мощность подается потребителю через клеммную колодку с помощью бронированного кабеля, входящего в состав генераторов ТЭГ.
В компании «ЭМИС» вы можете купить термоэлектрический генератор в одном из исполнений:
- ТЭГ–5 – применяется для питания приборов с напряжением 24 В и током менее 0,25 А;
- ТЭГ–7 – используется для питания приборов напряжением 24 В и током менее 0,55 А;
- Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода-изготовителя;
- Срок службы – не менее 10 лет, с учетом замены составных частей, а также восстановления лакокрасочных покрытий;
- Режим работы ТЭГ- непрерывный.
Принцип работы термоэлектрического генератора
В основе работы термоэлектрического генератора лежит эффект Пельтье. При достижении минимально необходимой рабочей температуры на тепловоспринимающей стороне (за счет радиаторов воздушного охлаждения теплоприемника), цепочка термоэлектрических модулей начинает вырабатывать электроэнергию. Чем выше разность температур между тепловоспринимающей и теплосбрасывающей сторонами термоэлектрических модулей, тем выше вырабатываемая мощность. Для стабилизации выходного напряжения выходы термоэлектрических модулей подключены к входу блока стабилизации напряжения.
Чтобы купить термоэлектрический генератор ТЭГ-7, ТЭГ-5 оставьте заявку на сайте или напишите на sales@emis-kip.ru. Специалисты компании «ЭМИС» проконсультируют по всем интересующим вопросам.
| Технические характеристики | ТЭГ-7 | ТЭГ-5 |
|---|---|---|
| Генерируемое напряжение, В | 24 | |
| Выходная мощность, Вт, не менее | 7 | 5 |
| Температура пара в месте установки, °С | от 180 до 280 | от 119 до 190 |
| Давление в трубопроводе, не более, МПа | 6,3 | 2,5 |
| Длина теплоприемника, мм | 792 | 700 |
| Масса, кг, не более | 68 | 75 |
| Рабочий диапазон температур, °С | от – 50 до + 40°С | |
| Длина выходного кабеля в бронерукаве, не менее, мм | Коробка подключения на корпусе | 1000 |
| Внешний диаметр трубопровода, мм | 108 | |
| Степень защиты по ГОСТ 14254 | IP65 | IP65 |
| Тип присоединения к трубопроводу | Фланцевое по ГОСТ 12821-80, исполнение 3 | |
Сертификаты
Для получения ТКП необходимо направить исходные данные и указать контактную информацию для обратной связи. Ниже приведён порядок подачи заявки.
Шаг 1. Предоставьте опросный лист
Для подготовки ТКП необходимо направить исходные данные одним из следующих способов:
- Заполнить опросный лист по установленной форме
- Направить свой вариант опросного листа
- Просим приложить карточку предприятия для выставления счета,
- Необходимо указать регион установки прибора /конечного заказчика/ для назначения ответственного менеджера.
Шаг 2. Отправьте заполненный опросный лист по электронной почте sales@emis-kip.ru
Шаг 3. Ожидайте ответа менеджера
После принятия заявки в работу ответственный менеджер направит вам уведомление по электронной почте.
Шаг 4. Уточнить статус заявки можно по телефону +7 (351) 729-99-12, добавочные номера 109, 110.
