Прямое измерение массового расхода жидкостей с газовыми включениями счетчиками ЭМИС-МЕРА 300.

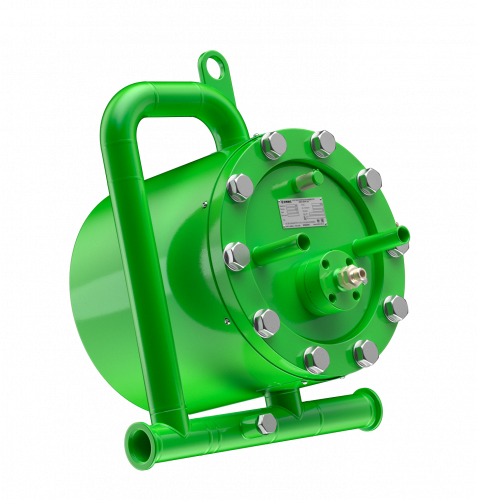

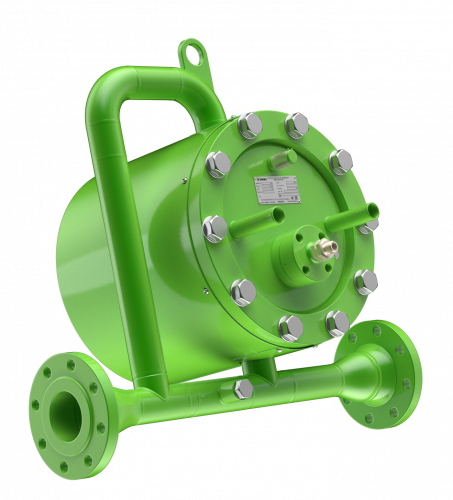

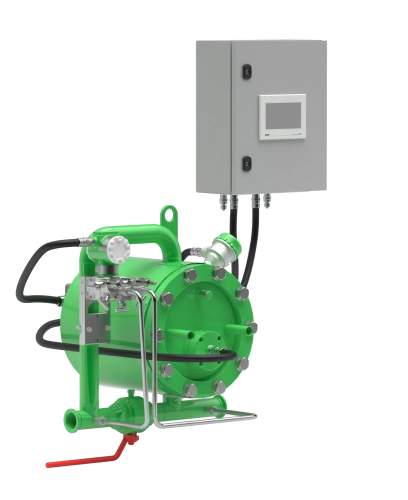

Счетчик количества жидкости ЭМИС-МЕРА 300 предназначен для измерения массы жидкости, нефтегазоводяной смеси, сырой нефти по ГОСТ Р 8.615-2005. Счетчик применяется в автоматизированных групповых замерных установках, в стационарных технологических установках, наземных подвижных средствах заправки и перекачки. Счетчик предназначен для работы во взрывоопасных условиях.
Принцип действия счетчика основан на измерении количества поворотов измерительного преобразователя, пропорциональных массе жидкости, проходящей через счетчик.
Измеряемая среда, поступающая во входной коллектор корпуса прибора, через сопло попадает в измерительный преобразователь, который состоит из двух полостей.
В основе работы прибора лежит гравиметрический метод. При заполнении одной полости происходит нарушение равновесия, в результате чего измерительный преобразователь поворачивается, что приводит к сливу жидкости из заполненной полости. Во время поворота измерительного преобразователя, вторая полость перемещается под сопло и процесс заполнения средой повторяется. Слитая жидкость поступает в выходной коллектор, расположенный в нижней части корпуса измерительного преобразователя.
Вытеснение измеряемой среды из корпуса измерительного преобразователя происходит за счет избыточного давления газа, нагнетаемого в корпус счетчика или выделяющегося из нефтегазоводяной смеси за счет эффекта гравитационной сепарации.
Особенности и преимущества счетчика количества жидкости ЭМИС-МЕРА 300
- Коррозионно-стойкое исполнение корпуса и измерительных блоков.
- Самодиагностика прибора.
- Возможность автономной работы прибора, благодаря применению литиевой батареи.
- Поверка прибора на универсальных метрологических стендах типа «УПСЖ».
- Бесплатное фирменное ПО «ЭМИС-Интегратор».
Преимущества электроники ЭМИС-МЕРА 300
- Передача информации по цифровому протоколу Modbus через интерфейсы RS-485 и USB.
- Возможность настройки веса и длительности импульса по импульсному выходу.
- Обеспечение безопасности эксплуатации вторичного оборудования КИПиА за счет гальванически развязанных линий интерфейсов.
- Функция ведения архивов с энергонезависимой памятью и часы реального времени.
- Объем почасовых архивов не менее 45 суток, посуточных архивов не менее 366 суток, помесячных архивов не менее 36 месяцев, поминутных архивов 5,5 дней.
- Дистанционная передача данных с использованием протокола LoraWan.
|
Измеряемая среда
|
Жидкость |
|
Тип расхода
|
Масса |
|
Спец. исполнение
|
Сероводородное |
|
Давление измеряемой среды, МПа
|
до 6,3 |
|
Взрывозащита
|
с электрообогревом: 2 Exde IIB T4 X; без электрообогрева: 1 Exd IIC (Т4-T6) Х, 0 Ex ia IIC T6 X; |
|
Выходные сигналы
|
Импульсный; Цифровой: RS-485 с протоколом Modbus RTU; USB |
|
Погрешность, %
|
±1,0; ±1,5; ±1,75; ±2,0; ±2,5 |
|
Температура измеряемой среды, °С
|
0...+135 |
|
Температура окружающей среды, °С
|
-50...+80 |
|
Пылевлагозащита
|
IP 67 |
|
Типоразмер
|
30; 60; 120; 210; 480 |
Сертификаты
Для получения ТКП необходимо направить исходные данные и указать контактную информацию для обратной связи. Ниже приведён порядок подачи заявки.
Шаг 1. Предоставьте опросный лист
Для подготовки ТКП необходимо направить исходные данные одним из следующих способов:
- Заполнить опросный лист по установленной форме
- Направить свой вариант опросного листа
- Просим приложить карточку предприятия для выставления счета,
- Необходимо указать регион установки прибора /конечного заказчика/ для назначения ответственного менеджера.
Шаг 2. Отправьте заполненный опросный лист по электронной почте sales@emis-kip.ru
Шаг 3. Ожидайте ответа менеджера
После принятия заявки в работу ответственный менеджер направит вам уведомление по электронной почте.
Шаг 4. Уточнить статус заявки можно по телефону +7 (351) 729-99-12, добавочные номера 109, 110.
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
В настоящий момент программа поддерживает следующие приборы:
ЭМИС-Интегратор v4 Modbus
- ЭМИС-ВИХРЬ 200 исп.В/ВВ, Т, С2, В2/ВВ2
- ЭМИС-МАСС 260 исп. Станд., С/СИП С2/СИП2, У/УИП, У2/УИП2, М2/МИП2
- ЭМИС-МАГ 270 исп. Станд., У
- ЭМИС-БАР модификации М1
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
ЭМИС-Интегратор v4 HART
- ЭМИС-ВИХРЬ 200 исп. Т, В2/ВВ2
- ЭМИС-МАСС 260 исп. У/УИП, У2/УИП2, М2/МИП2
- ЭМИС-МАГ 270 исп. Станд., У
- ЭМИС-БАР
- ЭМИС-МЕТА
- ЭМИС-ПУЛЬС
Системные требования:
ЭМИС-Интегратор v4 Modbus
- операционная система Windows 7 и выше.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v4 Modbus для Астра Линукс
- операционная система AstraLinux SE 1.8.3.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v4 HART
- операционная система Windows 10 и выше.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v3 (снят с поддержки)
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Большинство модификаций приборов имеет сервисный USB разъём для настройки приборов.
Подробную информацию смотрите в РЭ.
