Блочные и шкафные узлы учета (далее БШУУ) чаще всего используются для пунктов учета и редуцирования газа, однако могут применяться и в других сферах промышленности.
БШУУ являются измерительными системами, собранными на базе комплексов учета ЭМИС-Эско 2210, ЭМИС-Эско 2230. В состав БШУУ помимо комплексов учета производства «ЭМИС» может входить и другое оборудование, например, запорная арматура, фильтры газовые, клапаны регулирующие, клапаны предохранительные, местные средства индикации давления и температуры измеряемой среды, СИ температуры окружающего воздуха внутри БШУУ, газоанализаторы, системы освещения, обогрева, вентиляции, автоматики, телемеханики, звукового и светового оповещения и пр. Конечная комплектация каждого БШУУ зависит от объема выполняемых им задач и требований заказчика.

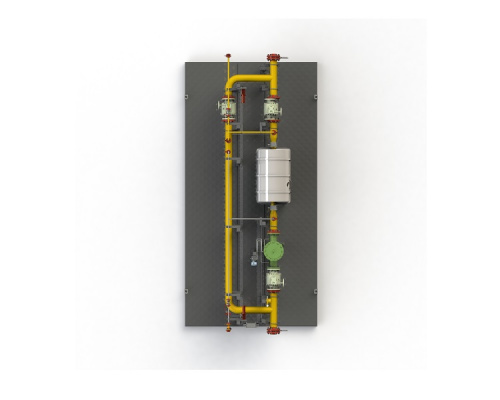

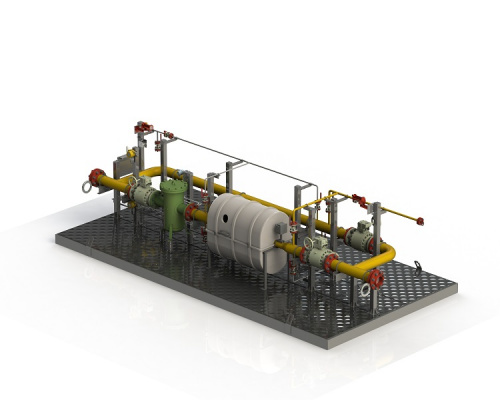

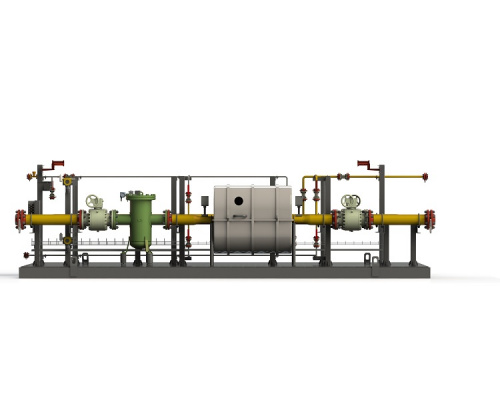

Конструктивно БШУУ представляют собой рамную сварную конструкцию, обшитую снаружи и внутри стальными листами, между которыми может быть проложен теплоизолирующий материал, имеют строповочные устройства, рассчитанные на подъем и погрузку.
БШУУ предназначены для эксплуатации в районах с умеренно холодным и холодным климатом УХЛ (ХЛ) с категорией размещения 1 по ГОСТ 15150–69.
БШУУ поставляются в полной заводской готовности.
С БШУУ поставляется следующая документация: Свидетельство об утверждении типа СИ на ЭЭ-2210 / 2230 (с приложением); Руководство по эксплуатации на ЭЭ-2210 / 2230; Формуляр / Паспорт на ЭЭ-2210 / 2230; Методика поверки на ЭЭ-2210 / 2230; РЭ и ПС на все СИ, входящие в состав БШУУ; Свидетельство об утверждении типа СИ на все СИ, входящие в состав БШУУ (с приложением); Сертификат соответствия ТР ТС 012/2011 на оборудование, устанавливающееся во взрывоопасной зоне; Инструкция по эксплуатации и монтажу на БШУУ.
Для получения ТКП необходимо направить исходные данные и указать контактную информацию для обратной связи. Ниже приведён порядок подачи заявки.
Шаг 1. Предоставьте опросный лист
Для подготовки ТКП необходимо направить исходные данные одним из следующих способов:
- Заполнить опросный лист по установленной форме
- Направить свой вариант опросного листа
- Просим приложить карточку предприятия для выставления счета,
- Необходимо указать регион установки прибора /конечного заказчика/ для назначения ответственного менеджера.
Шаг 2. Отправьте заполненный опросный лист по электронной почте sales@emis-kip.ru
Шаг 3. Ожидайте ответа менеджера
После принятия заявки в работу ответственный менеджер направит вам уведомление по электронной почте.
Шаг 4. Уточнить статус заявки можно по телефону +7 (351) 729-99-12, добавочные номера 109, 110.
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
В настоящий момент программа поддерживает следующие приборы:
ЭМИС-Интегратор v4 Modbus
- ЭМИС-ВИХРЬ 200 исп.В/ВВ, Т, С2, В2/ВВ2
- ЭМИС-МАСС 260 исп. Станд., С/СИП С2/СИП2, У/УИП, У2/УИП2, М2/МИП2
- ЭМИС-МАГ 270 исп. Станд., У
- ЭМИС-БАР модификации М1
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
ЭМИС-Интегратор v4 HART
- ЭМИС-ВИХРЬ 200 исп. Т, В2/ВВ2
- ЭМИС-МАСС 260 исп. У/УИП, У2/УИП2, М2/МИП2
- ЭМИС-МАГ 270 исп. Станд., У
- ЭМИС-БАР
- ЭМИС-МЕТА
- ЭМИС-ПУЛЬС
Системные требования:
ЭМИС-Интегратор v4 Modbus
- операционная система Windows 7 и выше.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v4 Modbus для Астра Линукс
- операционная система AstraLinux SE 1.8.3.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v4 HART
- операционная система Windows 10 и выше.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v3 (снят с поддержки)
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Большинство модификаций приборов имеет сервисный USB разъём для настройки приборов.
Подробную информацию смотрите в РЭ.
