«Горячая врезка» может быть осуществлена на различных типах трубопроводов, вертикально, горизонтально или под любым углом, в том числе в труднодоступных для проведения монтажа местах.

Горячая врезка (врезка под давлением) осуществляется при помощи комплекта оборудования, а именно:

• Зенкерная машина, состоящая из механического телескопического штока, несущего режущий инструмент. Режущий инструмент с центрованным сверлом делает контрольное отверстие в трубе для центровки зенкера, который вырезает фрагмент стенки с трубы.
• Фитинг. Присоединение к трубе происходит в пределах фитинга, которым служит приварной патрубок. Будучи приварен он обеспечивает механическую изоляцию между ответвлением и несущей трубой.
• Шаровый кран

Объект: Крупная пивоваренная компания
Отрасль промышленности: Пищевая
Задача: Учет тепловой нагрузки на трубопроводах
Установленные приборы: Погружной расходомер ЭМИС-ВИХРЬ 205
Регион: Санкт-Петербург, Тула, Ростов на Дону

Задача высокоточного измерения расхода жидкостей и газов в трубопроводах больших диаметров все чаще решается путем установки погружных вихревых расходомеров «ЭМИС-ВИХРЬ 205».

Возможность простой и удобной технологии «врезки под давлением» позволяет в течение короткого промежутка времени (не более получаса) провести монтаж одного расходомера без остановки технологического процесса.

В крупной пивоваренной компании на больших трубопроводах циркуляциии пропиленгликоля установлено более 15 погружных расходомеров «ЭМИС-ВИХРЬ 205», со 100%-м контролем качества проведенного монтажа и оперативной пуско-наладкой в кратчайшие сроки.

Отличительные особенности:

• Отсутствует необходимость в остановке технологических процессов.
• Простота установки погружного расходомера ЭМИС-ВИХРЬ 205, экономит до 70% затрат на установку по сравнению с полнопроходными расходомерами.
• Уменьшаются затраты на обслуживание – нет подвижных частей.
• Простота проведения поверки за счет легкого демонтажа расходомера.
• Возможность установки погружных расходомеров на трубопроводы диаметром как 200 мм, так и 2000 мм.

Возможность проведения заказчиком самостоятельной удаленной настройки погружного расходомера с помощью специальной программы «ЭМИС-Интегратор», размещенной на нашем сайте для свободного доступа.

Посмотреть отзыв

Скачать в формате PDF

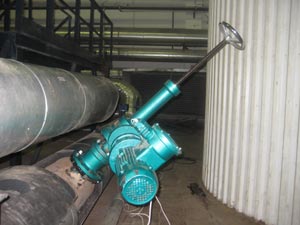

Специальное оборудованиедля "горячей врезки"

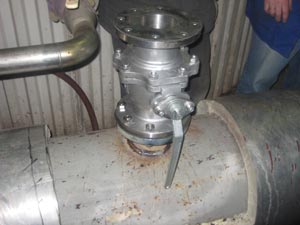

Установленный на фланцевый патрубок шаровый кран

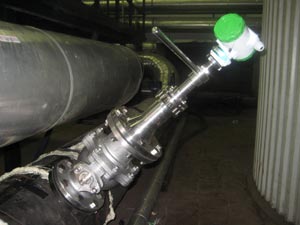

Погружной расходомер ЭМИС-ВИХРЬ на трубе 200 мм

Вихревой расходомер ЭМИС-ВИХРЬ 200 для учета газа

Обогатительному комбинату по сухому обогащению полевого шпата для учета расхода природного газа требовалось приобрести вихревые расходомеры.

Изначально в проект по учету газа закладывались вихревые расходомеры японского производства с интеллектуальной обработкой сигнала. Но после изучения и анализа отечественных производителей вихревых расходомеров, а также в целях сокращения затрат на покупку оборудования было принято решение о применении в узлах учета природного газа вихревых расходомеров ЭМИС-ВИХРЬ 200, компании ЭМИС (г. Челябинск).

Выбор данного прибора основан на том, что:

• динамический диапазон расхода российского аналога шире, чем у расходомера японского производства;
• стоимость приборов учета ЭМИС ниже в 2 раза;
• сроки поставки меньше.

Компания ЭМИС поставила горному предприятию 2 вихревых расходомера Ду 40 и Ду 150 мм.

Заявленный динамический диапазон и работоспособность расходомеров для измерения расхода газа подтвердились, как на максимальных расходах во время работы всех горелок на максимальном режиме, так и на небольших расходах при работе одной газовой горелки на первой ступени мощности.

На сегодняшний момент расходомеры работают в штатном режиме, замечаний к работе нет. Установленные вихревые расходомеры ЭМИС-ВИХРЬ 200 являются одними из немногих приборов отечественного производства, установленные на горнообогатительном предприятии Скала.

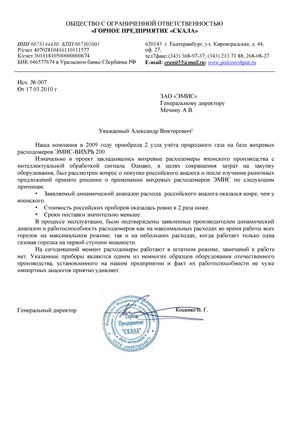

Отзыв на работу вихревых расходомеров ЭМИС-ВИХРЬ 200

Скачать отзыв

Натриевый полевой шпат в России добывается в двух местах. Одно из таких предприятий расположено в п. Малышево (Свердловской области). Объем добычи полевого шапа в составляет 170 тыс. тонн в год.

Последнее время увеличивается потребление натриевого полевого шпата связи с применением его в качестве флюса в производстве стекла (76% общего потребления в прошлом году) и керамики (34%). Существующие недостаток в натриевом полевошпатовом сырье можно восполнить за счёт организации производства кварц-полевошпатового сырья.

Сегодня ведутся работы по подтверждению запасов в хвостохранилище №1 п. Малышево и проектируется обогатительная линия по сухому обогащению для получения кварц-полевого сырья высокой чистоты.

Скачать в формате PDF

К основным достоинствам метода изгибных напряжений, реализованного в конструкции вихревого расходомера «ЭМИС-ВИХРЬ 200» относятся:

• Усреднение потока по сечению трубопровода
• Исключение контактов датчика с технологическим процессом

Кроме того, такая конструкция позволяет выделять и анализировать не связанные с основным сигналом шумы, благодаря чему эти расходомеры имеют мощные средства дополнительной диагностики.

Нефтебаза, на которой установлены расходомеры ЭМИС

Для проведения сравнительных испытаний вихревых расходомеров различных конструкции и определения наиболее подходящего решения для измерения расхода нефтяного газа в Лениногорском НГДУ был установлен узел учета газа на базе вихревого расходомера «ЭМИС-ВИХРЬ 200» на выходе из сепаратора.

Вихревой расходомер «ЭМИС-ВИХРЬ 200» с диаметром 50 мм, был укомплектован до узла учета датчиками температуры, давления и вычислителем. Кроме того для организации вывода измеренных и рассчитанных значений на верхний уровень комплект поставки узла учета включал в себя адаптер RS-485 и Ethernet.

Узел учета попутного нефтного газа

В результате проведенного монтажа вихревой расходомер ЭМИС заработал в более широком диапазоне на малых расходах. Показания прибора оставались стабильными даже на начальных этапах открытия задвижки.

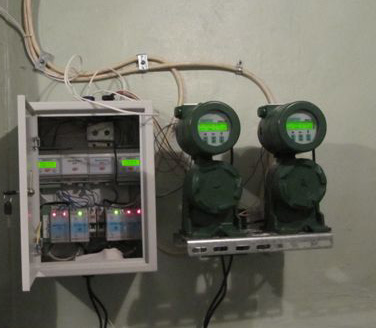

Блок КИП

Выгода использования вихревых расходомеров ЭМИС-ВИХРЬ 200:

•  В ранее установленном расходомере пульсаций давления существовала проблема замерзания конденсата на датчиках в зимнее время, вследствие чего возникали искажения показаний. После установки расходомера ЭМИС-ВИХРЬ 200 проблема исключена в принципе, т.к. замерзание конденсата на крыле сенсора не влияет на его чувствительность.
• Стоимость прибора практически одинакова, однако универсальность вихревого расходомера позволяет проводить поверку на воде, что примерно в 2 раза дешевле замененного прибора. Экономический эффект от замены еще более усиливается, учитывая что межповерочный интервал ЭВ 200 на один год больше замененного прибора и имеется возможность поверки прибора по месту эксплуатации, имитационным методом.

Теперь диагностику прибора и узла учета проводят в теплом блоке КИП, не выходя на улицу, благодаря наличию цифрового выходного сигнала и установленному конвертору RS-485. Возможность диагностики с помощью ноутбука в теплом помещении еще раз оценят сотрудники, обслуживающие узел учета, когда на улице будет мороз.

Скачать в формате PDF

ЛУКОЙЛ - одна из крупнейших международных нефтегазовых компаний. Основными видами деятельности компании являются разведка и добыча нефти и газа, производство нефтепродуктов и нефтехимической продукции, а также сбыт произведенной продукции. Основная часть деятельности Компании в секторе разведки и добычи осуществляется на территории Российской Федерации, основной ресурсной базой является Западная Сибирь. ЛУКОЙЛ владеет современными нефтеперерабатывающими, газоперерабатывающими и нефтехимическими заводами, расположенными в России, Восточной и Западной Европе, а также странах ближнего зарубежья.

Компания: ООО «Лукойл-Пермь»
Задача: учет расхода пластовой водыОтрасль промышленности: Нефтегазовый сектор, добыча нефти и газа
Установленные приборы: Вихревые расходомеры ЭМИС-ВИХРЬ 200
Регион: Пермский край

Резервуары для нефтепродуктов на Лукойл-Пермь

 Компания ООО «ЛУКОЙЛ-ПЕРМЬ» является крупнейшим недропользователем в Пермском регионе, осуществляет свою деятельность по поиску, разведке и добыче нефти и газа на территории Пермского края. На балансе общества, его дочерних и совместных предприятий находятся 139 нефтегазовых месторождений.

В связи с увеличением объемов добычи нефти на месторождениях компании, возникла необходимость возведения нового оборудования.

В цехе добычи нефти и газа №1 ООО «Лукойл-Пермь» на трубопроводах перекачки пластовых вод были установлены узлы учета в составе расходомеров вихревых расходомеров ЭМИС-ВИХРЬ 200 и датчиков температуры и давления НПП «Элемер».

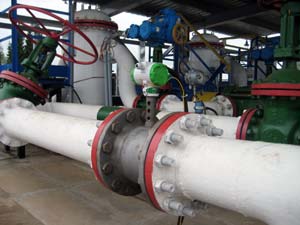

Вихревой расходомер ЭМИС-ВИХРЬ 200 в составе узла учета

 После проведения монтажа, пусконаладочных работ и запуском перекачивающего оборудования на трубопроводах появилась сильная вибрация (примерно 1g) в рабочем диапазоне частот преобразователя расхода. Для решения данной проблемы специалистами компании «ЭМИС» провели анализ спектра сигнала сенсора в диапазоне измерений, выявили частотные диапазоны вредных сигналов и программным методом осуществили его подавление. Данная методика подавления неоднократно успешно испытана на расходомерных установках с применением искусственной генерации вредных сигналов от генератора. В результате на работу приборов воздействие вибрации не оказывает никакого влияния, как при нулевом, так и при максимальном расходах.

Скачать в формате PDF

Компания: ООО НТ «Белокаменка»
Отрасль промышленности: нефтегазовая, транспортировка нефти
Задача: учет расхода транспортируемой нефти на плавучем нефтехранилище
Установленные приборы: ЭМИС-ДИО 230
Регион: Мурманская область, Кольский залив

7 декабря 2003 года между ОАО НК «Роснефть-Архангельскнефтепродукт» и ООО НТ «Белокаменка» был подписан договор на предоставление услуг супертанкера «Белокаменка», используемого в качестве плавучего нефтехранилища.

Плавучее нефтехранилище "Белокаменка"

«Белокаменка» - самый крупный танкер под российским флагом общей грузовместимостью 407 855 тонн. В настоящее время ООО «Нефтяной терминал «Белокаменка» предоставляет услуги по перевалке нефтепродуктов ОАО «НК «Роснефть» и ОАО «Лукойл» на акватории Кольского залива.

Нефтяной терминал "Белокаменка"

Точное определение величины нефтепродуктов принимаемого судном – одна из важнейших задач, которая должна быть решена судовой администрацией при погрузке судна. Несоответствие фактически установленной величины нефти данным, указанным в документе, может свидетельствовать либо о замене отправителем заявленного сорта, либо о загрязненности или иных несоответствиях предъявленного к перевозке груза.

Раньше уровень груза в танке измеряли рулеткой, опуская в замерную трубку, которая покрывается тонким слоем легкого масла или консистентной смазки. Количество нефтепродукта в каждом танке определяют согласно произведенным замерам по таблицам емкости грузовых танков, называемых иначе калибровочными.

Реализовать задачу более точного учета транспортируемой нефти на трубопроводах Ду 150 мм и Ду 200 мм удалось с помощью роторных счетчиков жидкости ЭМИС-ДИО 230. На объект был командирован специалист компании ЭМИС, под управлением которого была отработана и реализована технология установки узла учета нефти.

Выгрузка нефти с танкера "Архангельск" под контролем счетчиков ЭМИС-ДИО 230

 1 июня 2009 г. на «Белокаменке» произведена пуско-наладка и запуск узлов учета нефтепродуктов: зафрахтованный танкер-челнок «Архангельск» выгрузил первую нефть через расходомеры ЭМИС-ДИО 230. Установка приборов позволила вести контроль параметров непосредственно на нефтепроводе и дистанционно с высокой точностью.

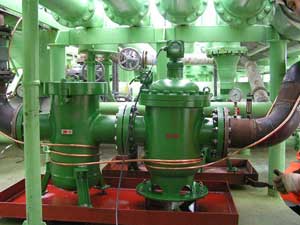

Установленный расходомер ЭМИС-ДИО 230 и фильтр жидкости ЭМИС-ВЕКТА  на трубопроводе Ду 150 мм

После установки ЭМИС-ДИО были отмечены следующие положительные моменты:

• Простота учета расхода нефтепродуктов на входе в танкер.
• ЭМИС-ДИО отвечает всем заявленным в паспорте прибора характеристикам.
• Счетчик нефти надежен в работе и прост в эксплуатации, отличается быстротой монтажа.

В комплект поставки расходомера входят фильтры жидкости ЭМИС-ВЕКТА 1210, блоки питания и комплект монтажных частей. Особо отмечена надежность работы прибора, полностью защищенного от внешних воздействий окружающей среды.

Установленный расходомер ЭМИС-ДИО 230 и фильтр жидкости ЭМИС-ВЕКТА  на трубопроводе Ду 200 мм

Скачать в формате PDF

Компания: ООО НПО «Модуль»
Отрасль промышленности: нефтегазовая
Задача: учет расхода нефти на Мини-НПЗ
Установленные приборы: ЭМИС-ДИО 230, ЭМИС-ВИХРЬ 200
Регион: Республика Дагестан

Мини-НПЗ – это возможность создать надежный бизнес с высокой рентабельностью, производя при этом продукт, спрос на который растет год от года. Мини - НПЗ выгодны в экономическом плане - это упор на небольшую номенклатуру нефтепродуктов, пользующихся максимальным спросом на рынке.

Малый нефтеперерабатывающий завод

Российская компания НПО «Модуль» специализируется на проектировании и изготовлении Мини-заводов по переработке углеводородного сырья:

• установки атмосферной перегонки углеводородного сырья;
• каталитического риформинга бензина, цеоформинга;
• депарафинизации дизельного топлива;
• вакуумной переработки мазута.

В 2008 году ООО НПО «Модуль» на установке по переработке нефти УПН-70 в г. Кизляр (Республика Дагестан), использовало расходомер ЭМИС-ДИО 230 для учета расхода нефти.

За время эксплуатации были отмечены следующие положительные моменты:

• Все оборудование выполнено в соответствии с ТЗ Заказчика, с учетом специфики обслуживания и эксплуатации.
• Роторный счетчик ЭМИС-ДИО отвечает всем заявленным в паспорте прибора характеристикам.
• Счетчик нефти надежен в работе и прост в эксплуатации, отличается быстротой монтажа.

В комплект поставки расходомера входят блок питания и комплект монтажных частей. Особо отмечена надежность работы сенсора, полностью защищенного от внешних воздействий.

Установки по переработке нефти производства НПО Модуль, изготовленные на базе расходомеров ЭМИС, позволяют решить проблему обеспечения топливом труднодоступных районов разрабатываемых месторождений. Наиболее рациональное использование - в удаленных районах, приближенных к местам добычи нефти, чтобы не возить оттуда сырье, а туда – топливо.

Учет расхода нефти на установке по переработке нефти осуществляется с помощью расходомера ЭМИС-ДИО 230

Письмо-отзыв компании ООО НПО «Модуль»

Скачать в формате PDF

ООО «ЭЛЕМЕР-Пермь» является официальным представительством приборостроительного предприятия НПП «ЭЛЕМЕР» и дилером ЗАО «ЭМИС» в Пермском крае, Свердловской области, Кировской области, Республике Удмуртии, Республике Коми.

«ЭЛЕМЕР-Пермь» занимается комплексными поставками КИПиА и оборудования для АСУТП, а именно:

• преобразователи давления, температуры, влажности;
• вторичные приборы, регуляторы, регистраторы;
• расходомеры;
• метрологическое оборудование

С 2008 г. компания стала предлагать новый вид услуг. Официальный партнёр компании "ЭЛЕМЕР-Пермь" - ООО "ЭЛ-СКАДА" - специализируется на разработке и внедрении систем автоматизации, электрораспределения, систем регулируемого электропривода, автоматизированных систем контроля и учёта ресурсов на базе средств автоматизации различных фирм-производителей.

Компания: ООО «Новогор-Прикамье»
Отрасль промышленности: Водоотчистка / Водоподготовка
Задача: Установка расходомеров сжатого воздуха трубопроводы диаметром 1500 мм с минимально возможным временем остановки потока
Установленные приборы: ЭМИС-ВИХРЬ 205 / ЭМИС-БРИЗ 10
Регион: Пермский край

В рамках программы комплексной модернизации оборудования учета и автоматизации на предприятии ООО «Новогор-Прикамье», выполняемой проектно-инжиниринговой компанией ООО «ЭЛ-СКАДА», реализована задача измерения расхода воздуха на трубопроводах Ду 1500 мм с помощью погружных вихревых расходомеров ЭМИС-ВИХРЬ 205.

Особенностью данной задачи являлась необходимость минимизации времени остановки процесса для проведение монтажа расходомеров. Заказчиком было обозначено требование – уложиться в 2 часа на монтаж 4-х узлов учета. На объект были командированы специалисты компании ЭМИС. Вместе с монтажной бригадой ООО «ЭЛ-СКАДА» была отработана и реализована технология установки погружных расходомеров с предварительной подготовкой посадочного места.

На время проведения ремонтных работ, отключается водоснабжение крупного населенного пункта

Новая технология предполагает приварку патрубка на трубопровод без останова процесса. После установки патрубка, процесс останавливается лишь на короткий срок для вырезки отверстия в патрубке под зонд расходомера и установку на патрубок закрытого шарового крана.

После установки шарового крана, поток в трубопроводе может быть возобновлен, т.к. особенности конструкции погружного расходомера ЭМИС позволяют монтировать / демонтировать прибор при наличии шарового крана под давлением в трубопроводе.

Благодаря новой технологии, время останова на монтаж каждого погружного расходомера не превысило 30 минут. Таким образом, удалось провести монтаж приборов с минимальным временем отключения потока в трубопроводе.

Учитывая потребности рынка, в настоящий момент в инженерном отделе компании ЭМИС разрабатывается еще более эффективная технология, позволяющая проводить монтаж вихревых расходомеров без останова процесса, под давлением.

Скачать в формате PDF

Останов потока и вырезка отверстия в трубопроводе

Установка погружного расходомера ЭМИС-ВИХРЬ 205 на закрытый шаровый кран

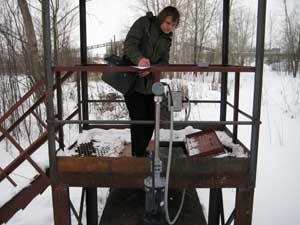

Электрическое подключение вихревого погружного расходомера ЭМИС-ВИХРЬ 205

Компания: ОАО «ТАТНЕФТЬ», НГДУ «Альметьевскнефть»
Отрасль промышленности: Нефтегазовая
Задача: учет пара на нефтеперерабатывающей установке
Установленные приборы: ЭМИС-ВИХРЬ 200, ТЭКОН-19, Адаптер АМ-70
Регион: Республика Татарстан

Нефтеперерабатывающая установка позволяет получать ракцию прямогонного бензина, летнее и зимнее дизельное топливо. В состав установки входит функциональный блок для нагрева сырья с использованием водяного пара.

Успешно реализованный проект по организации учета тепла на нефтеперерабатывающей установке

Для контроля технологического процесса и оценки энергозатрат на технологические нужды на подающий паропровод и обратный трубопровод с конденсатом установлены вихревые расходомеры ЭМИС-ВИХРЬ 200.

Вместе с расходомером для пара установлены датчик давления и датчик температуры, расходомер для конденсата дополнен манометром и датчиком температуры. Учет тепла реализован с помощью контроллера ТЭКОН-19, проводящего измерение массового расхода и расхода теплоэнергии.

Через некоторое время, после установки измерительных приборов, по желанию заказчика, на объект командирован специалист нашей компании для организации передачи данных с контроллера ТЭКОН в диспетчерскую.

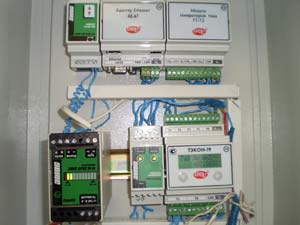

В результате добавления в состав узла учета адаптера АМ-70, перепрограммирования контроллера непосредственно на объекте, организована передача данных на ПК в режиме реального времени и обеспечены следующие новые функции:

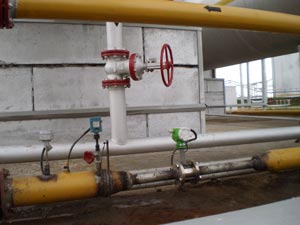

Узел учета пара на базе расходомера ЭМИС-ВИХРЬ 200 обеспечивает более высокую точность измерений и не требует обслуживания в сравнении с узлом, основанным на методе перепада давления, расположенным на соседнем трубопроводе

• дистанционный контроль технологических параметров;
• дистанционный контроль состояния оборудования;
• формирование отчетной (сменной) документации по работе узла;
• формирование базы данные (история) параметров технологического процесса по календарным периодам.

Внедрение системы учета тепловой энергии позволило повысить производительность установки и снизить ее энергопотребление за счет оптимальной загрузки оборудования.

Закрепленная технологическая вставка делает обслуживание прибора максимально удобным и позволяет сократить время простоя трубопровода

Скачать в формате PDF

Компания: ООО «Топкинский цементный завод»
Задача: Учет природного газа при обжиге клинкера во вращающейся печи
Отрасль промышленности: Строительство
Установленные приборы: ЭМИС-ВИХРЬ 200, АИР-10, ТС-1088
Регион: Кемеровская область

Современная вращающаяся печь по обжигу клинкера

Управляющей компанией ОАО «Холдинговая компания «Сибирский цемент» было принято решение обувеличении производственных мощностей ООО «Топкинский цемент», аименно— озавершении строительства пятой вращающейся печи.

Скачать в формате PDF

В октябре 2008 года на предприятии запущена пятая вращающуюся печь по обжигу клинкера. На печи установлены современные швейцарские электрофильтры, благодаря этому эффективность степени очистки отходящих газов увеличится более чем в 10 раз. В качестве топлива новой современной печи при обжиге клинкера используется природный газ.

На главном подающем топливо трубопроводе используется расходомер газа ЭМИС-ВИХРЬ 200. В составе с датчиками давления АИР и ТС-1088 производства ООО «НПП «Элемер» комплекс обеспечивает измерение и учет массового расхода газа с передачей данных на центральный пульт управления печи.

Запуск новой печи позволило предприятию двигаться вперед, потому, чтопроизводство клинкера - основного компонента цемента - выросло на 25%.

Современный вихревой расходомер ЭМИС-ВИХРЬ 200

Ю́жно-Тамбе́йское га́зовое месторожде́ние— крупное газоконденсатное месторождение в Ямало-Ненецком автономном округе России. Расположено на полуострове Ямал. Запасы природного газа на месторождении составляют около 1,3 трлн куб. м, газового конденсата— 40-60 млн т.

Компания: ОАО «Тамбейнефтегаз»
Отрасль промышленности: Нефтегазовая
Задача: Учет газа в условиях крайнего севера
Установленные приборы: ЭМИС-ВИХРЬ 200 / ТЭКОН 19
Регион: Ямало-Ненецкий Автономный Округ

С 2007 года компания ОАО «Тамбейнефтегаз» решает задачу измерения и учета расхода газа, применяя вихревые расходомеры ЭМИС-ВИХРЬ 200 на одном из своих объектов. Особенностью задачи является эксплуатация приборов учета при экстремально низких температурах до -50°С. И даже при таких условиях расходомеры ЭМИС работают безотказно в штатном режиме.

В 2008 году заказчиком была поставлена задача модернизации узла учета с целью организации удаленной передачи измеренных значений с теплоэнергоконтроллера на ПК. Для решения поставленной задачи дополнительно был поставлен модуль CANBUS-RS232 для связи с компьютером.

Для максимально полного уровня сервиса заказчика в Ямало-Ненецкий АО был командирован специалист нашей компании по настройке функционального оборудования и ПО верхнего уровня. Задача организации передачи данных на ПК была решена качественно и в кратчайшие сроки.

Скачать в формате PDF

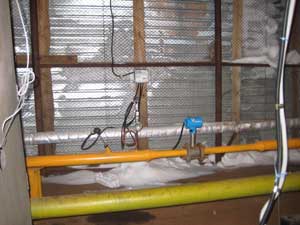

В условиях крайнего севера, не только расходомеры, но и другое оборудование должно быть специального исполнения

Применение узлов коммерческого учета газа позволяет повысить эффективность управленческих решений за счет оперативного использования достоверной информации о фактическом потреблении газа

Компания: ОАО «Ярославский шинный завод»
Задача: измерение расхода газа
Отрасль промышленности: Автомобилестроение и машиностроение
Установленные приборы: ЭМИС-ВИХРЬ 200 / ЭМИС-БРИЗ 90 / Логика СПГ / АИР-10 / ТС
Регион: Ярославская обасть

В август 2008 года на ОАО «Ярославский шинный завод» введен в действие коммерческий узел учета природного газа. Принятие узла учета газа было осуществлено в сентябре – перед началом отопительного сезона.

Коммерческий учет осуществляют расходомер газа ЭМИС-ВИХРЬ 200 и вычислитель Логика СПГ 761, питание датчика расхода и других датчиков осуществляется с помощью блока питания ЭМИС-БРИЗ 90.

Проектирование и установка узла учета газа была осуществлена нашим партнером в городе Ярославль, компанией «ЯрАналитПрибор». Вместе с данным узлом коммерческого учета газа на заводе были также установлены 8 узлов учета пара с температурой до 300°С.

Скачать в формате PDF

Вихревой расходомер ЭМИС-ВИХРЬ 200 ДУ 100, установленный совместно с датчиками давления и температуры

Открытое акционерное общество «Сильвинит» — крупнейший российский горнопромышленный комплекс по добыче и производству калийных удобрений и различных видов солей.
Предприятие разрабатывает единственное в России (второе в мире) Верхнекамское месторождение калийно-магниевых солей, промышленные запасы которого составляют 3,8 млрд. тонн руды (в пересчете на 100% К2О).
ОАО «Сильвинит» является правопреемником Соликамского калийного комбината (1934 г.), являющегося родоначальником калийной отрасли России.
Калийные удобрения поставляются во все регионы Российской Федерации и экспортируются в 40 стран мира.

Компания: ОАО «Сильвинит»
Задача: измерение расхода пара
Отрасль промышленности: горнодобывающая
Установленные приборы: ЭМИС-ВИХРЬ 200
Регион: Пермский край

 В апреле 2007, в опытную эксплуатацию для котельного цеха №1 СКРУ-1 ОАО «Сильвинит» поставлен вихревой расходомер ЭМИС-ВИХРЬ, производства ЗАО «ЭМИС» г. Челябинск для измерения расхода пара. Главной особенностью данного преобразователя является возможность измерения расхода при температуре пара в 350°С.

После монтажа в апреле, расходомер включен в работу. За время эксплуатации с 04.2007 замечаний и отказов в работе не было. Прибор зарекомендовал себя достаточно надежным средством измерения. Это первое средство данного типа измерения для расхода пара в котельном цехе №1.

Счетчики пара (паросчетчики) ЭМИС-ВИХРЬ 200 успешно применяются для коммерческого и технологического учета теплоносителя с 2004 года и зарекомендовали себя, как надежное средство измерения расхода тепловой энергии у потребителей тепла.

Расходомеры ЭМИС применяются в различных отраслях промышленности, в том числе и на таких горнодобывающих предприятиях, как ОАО «Сильвинит».

Скачать в формате PDF

Отзыв главного инженера ОАО "Сильвинит" о применении вихревого расходомера ЭМИС-ВИХРЬ 200 в горнодобывающей промышленности

В настоящее время вопросам учета энергоресурсов справедливо уделяется повышенное внимание. Это определяется тем, что, без наличия достоверной информации о потребляемых ресурсах невозможно грамотно проводить мероприятия по энергосбережению, что, в условиях постоянного роста цен на энергоносители, жизненно необходимо как отдельным предприятиям, так и каждой из отраслей и экономике страны в целом.

Измерение расхода пара в силу специфики этой среды выделяют из области задач учета газа. Это определяется, прежде всего, высокими температурами и давлением в паропроводах, а также наличием в них, в том числе в результате повышенного износа трубопроводов в указанных экстремальных условиях, различных механических включений (продуктов коррозии, накипи и т.д.), а также конденсата.

Компания: ОАО «Вахрушевский механический завод»
Задача: измерение расхода пара
Отрасль промышленности: автомобилестроение и машиностроение
Установленные приборы: ЭМИС-ВИХРЬ 200 / ЭМИС-БРИЗ 90 / ТЭКОН-19 / АИР-10 / ТС
Регион: Челябинская область

В рамках комплексной программы по энергосбережению на ООО «Вахрушевский механический завод» (г. Копейск) нами были предложены следующие приборы учета тепла:

• Вихревой расходомер пара ЭМИС-ВИХРЬ 200;
• Датчик давления АИР10;
• Термометр ТСП;
• Контроллер ТЭКОН-19.

Особенностью данного комплекса является возможность ведения долгосрочных часовых и суточных архивов по температуре и давлению. Такая возможность позволяет не только проводить измерение расхода пара в целях коммерческого учета, но и контролировать качество поступающего пара от снабжающего объекта.

На данном объекте запланирована установка программно-аппаратного комплекса позволяющего обеспечивать контроль расхода и качества энергоносителя в режиме On-line.

Комплекс представляет собой специальный адаптер для связи ТЭКОН-19 с компьютером и программы учета расхода пара и других параметров с возможностью вывода отчетов и сигнализации внештатных ситуаций.

Приборы учета тепла: вихревой расходомер ЭМИС-ВИХРЬ 200, датчики АИР и ТС, установленные на ООО «Вахрушевский механический завод»

Скачать в формате PDF

Извлекаемые запасы нефти из недр Западно-Малобалыкского месторождения составляют 25 млн. тонн. Добыча нефти в 2007 году составила 2,400 млн. тонн. Объем суточной добычи составляет 6, 576 тыс. тонн нефти. В 2007 г. предприятие ООО «ЗМБ» ввело эксплуатационное бурение, всего было пробурено 54,329 тыс. м. проходки. Эксплуатационный фонд составляет 135 нефтяных скважин, из них работающий фонд – 132. В 2007 г. было введено 18 новых скважин.

Компания: ОАО «РуссНефть»
Задача: измерение расхода нефти
Отрасль промышленности: нефтедобывающая промышленность
Установленные приборы: ЭМИС-ВИХРЬ 200
Регион: Ханты-Мансийский АО

На этой нефтебазе установлены расходомеры ЭМИС

Вихревые расходомеры имеют ряд преиму-ществ по показателям надежности работы и стабильности метрологических характеристик, при этом физический принцип измерений накладывает ограничение по максимальной вязкости измеряемой среды.

Проблема заключается в том, что поток вязкой жидкости является ламинарным, поэтому вихреобразование за телом обтекания может происходить с меньшей интенсивностью, либо не происходить вообще.

В 2006 году перед специалистами компании была поставлена задача изучить возможность использования расходомера ЭМИС-ВИХРЬ 200 для измерения расхода нефти на нефте-добывающем предприятии ООО «Западно-Малобалыкское», входящем в структуру ОАО «РуссНефть».

В точке учета сырой нефти с вязкостью до 7 мПа*с была произведена установка вихревого расходомера, который обеспечил измерение расхода без дополнительной настройки.

Другим положительным моментом, оказалось, что наличие воды в нефти не влияет на работоспособность вихревого расходомера ЭМИС.

Сложность измерения расхода в условиях ламинарности потока заключается в слабом сигнале расхода, поступающим на сенсор вихревого расходомера. Решение проблемы заключается в конструкции сенсора, обеспе-чивающей усиление сигнала изгибом крыла, а также технологии интеллектуального распозна-вания сигнала сигнальным процессором, встроенным в расходомер ЭМИС-ВИХРЬ 200.

Таким образом, экспериментально подтверж-дена возможность использования вихревых расходомеров в узлах учета нефти и маловязких светлых нефтепродуктов.

Скачать в формате PDF

ООО «Энергия ЧТЗ» - это крупное предприятие топливно-энергетического корпуса, которое занимается передачей и распределением электрической и тепловой энергии в виде пара и горячей воды, сжатого воздуха, обеспечением работ технологических систем водоснабжения и водоочистки, обслуживанием газораспределительных сетей и оборудования.

Компания: ООО "ЧТЗ-Уралтрак»
Задача: : измерение расхода сжатого воздуха / природного газа / насыщенного и перегретого пара
Отрасль промышленности: автомобилестроение и машиностроение
Установленные приборы: ЭМИС-ВИХРЬ 200 / ЭМИС-БРИЗ 90 / ЭМИС-СИСТЕМА 750 / ТЭКОН-19 / АИР-10 / ТС
Регион: Челябинская область

В целях создания системы внутризаводского коммерческого учета на предприятии ООО «Энергия ЧТЗ» было установлено в общей сложности 35 узлов учета расхода на базе вихревых расходомеров «ЭМИС-ВИХРЬ 200».

Приборы установлены на трубопроводах с диаметром от 50 до 300 мм и используются для измерения расхода сжатого воздуха, природного газа, насыщенного пара и перегретого пара с температурой более 200°С.

Вихревой расходомер ЭМИС-ВИХРЬ 200 диаметром 300 мм, в одном из узлов учета природного газа

Перед нашей компанией была поставлена задача более крупная, чем поставка счетчиков по расходу и учету энергоресурсов и счетчиков сжатого воздуха. Специалистами ГК «ЭМИС» были предложены готовые решения по учету газа и пара.

Например, предложенные системы учета пара были реализованы с использованием наших расходомеров с импульсным выходом и универсальных вычислителей ТЭКОН, а измерение давления пара и температуры реализовано на базе датчиков Элемер.

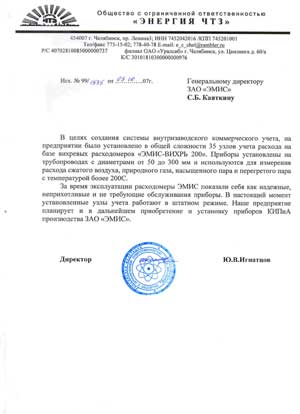

За время эксплуатации расходомеры показали себя, как надежные, неприхотливые и не требующие обслуживания приборы. В настоящий момент установленные узлы учета работают в штатном режиме. По результатам эксплуатации оборудования, руководство предприятия приняло решение о дальнейшем приобретении и установки приборов КИПиА производства ГК «ЭМИС».

За время эксплуатации расходомеры показали себя, как надежные, неприхотливые и не требующие обслуживания приборы

Скачать в формате PDF

Победа над вибрацией у вихревых расходомеров ЭМИС-ВИХРЬ 200 была осуществлена, благодаря использованию современной методики спектральной обработки сигнала. Данная методика позволяет прибору «анализировать» сигнал с сенсора, отделяя полезный сигнал от шумов, вызванных вибрацией. Настройкой виброчуствительности прибора удалось добиться его работы без организации дополнительной опоры трубопровода вблизи фланцев расходомера.

Установленное на ОАО «ЖБИ «Агрострой» оборудование представляет собой систему, входящую в госреестр узлов учета тепла и пара, т.е. данное оборудование может быть использовано не только для технологических целей, но и для коммерческого учета.

Компания: ОАО «Агрострой»
Задача: измерение расхода пара
Отрасль промышленности: строительная
Установленные приборы: ЭМИС-ВИХРЬ 200
Регион: Челябинская область

Заводу железобетонных изделий ОАО «Агро-строй» (г. Челябинск) для производства требовалось наладить технологию измерения расхода пара при подачи к пропарочным камерам полигона.

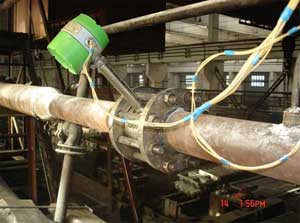

Измерение расхода пара к пропарочным полигонам железобетонных изделий с помощью расходомера «ЭМИС-ВИХРЬ 200»

На трубопроводе подачи пара к пропарочным камерам полигона железобетонных изделий 12.08.05 был установлен расходомер «ЭМИС-ВИХРЬ 200» (с условным диаметров 100 мм) в составе узла учета с вычислителем «ТЭКОН-17», датчиками давления и температуры произ-водства НПП «Элемер».

В ходе наладочных работ была выявлена вибрация трубопровода, вызванная рабо-тающими в непосредственной близости вибростендами, используемыми в производстве ЖБИ. После настройки виброустойчивости прибора с помощью встроенной программы, вибрация не оказывала влияния на работоспособность прибора (при отсутствии расхода пара показания прибора были равны нулю).

Гидравлические и термические удары от водяных пробок при первоначальной подаче пара в начале цикла пропаривания желе-зобетонных изделий, влияния на работо-способность прибора не оказали.

За время работы расходомер не требовал обслуживания. Опыт эксплуатации ЭМИС-ВИХРЬ 200 оценен главным энергетиком завода, как успешный.

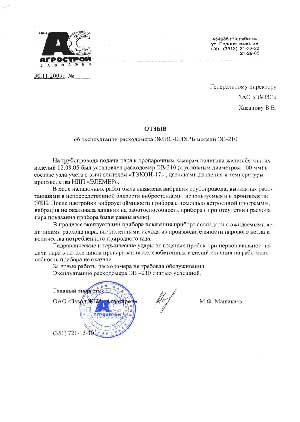

Отзыв об эксплуатации расходомера ЭМИС-ВИХРЬ 200

Скачать в формате PDF
